Локальные координаты в Блендере

Открыв сцену с фюзеляжем, мы видим, что локальные координаты нашей лопатки расположены совершенно безобразно, также как и центр расположен не там где нужно, что не есть хорошо. Потому что вращать мы ее будем именно по локальным осям и относительно той ее части, которая крепится где-то там.

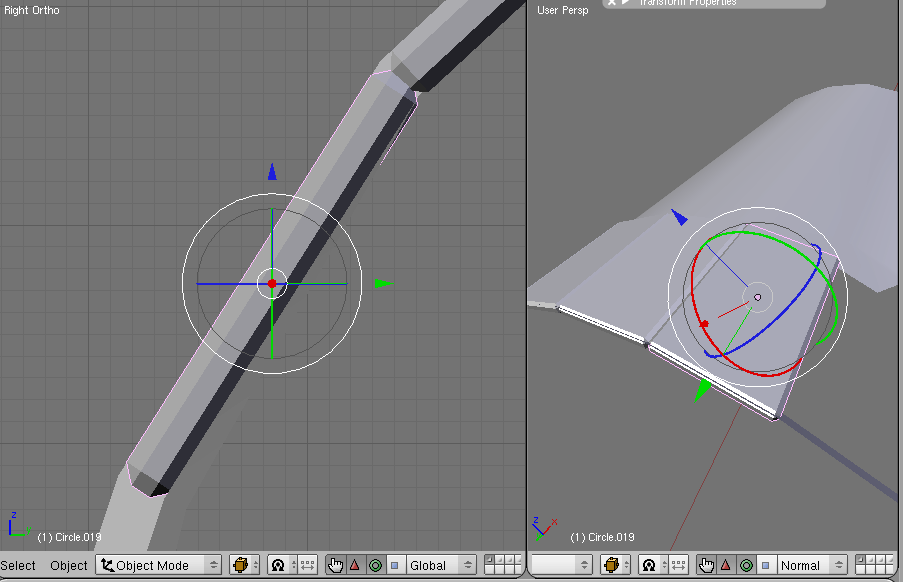

1.	Открыв сцену с фюзеляжем, мы видим, что локальные координаты нашей лопатки расположены совершенно безобразно, также как и центр расположен не там где нужно, что не есть хорошо. Потому что вращать мы ее будем именно по локальным осям и относительно той ее части, которая крепится где-то там. Во вьюпорте слева имеем глобальные оси, справа - локальные.

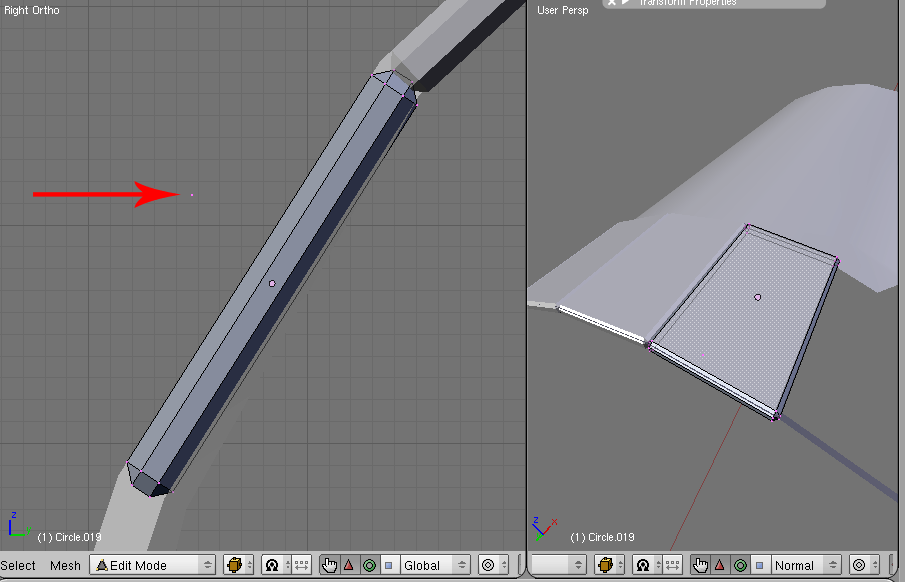

2.	Итак, нажимаем Tab для перехода в режим редактирования лопатки и что мы видим? А мы видим, что смоделена эта лопатка была очень неаккуратно - в воздухе висит одинокий вертекс. p.s. Ох, уж этот моделинг в Блендере, где вертексы могут существовать сами по себе, ребра - сами по себе. Кстати, не припоминаю функцию поиска одиноких вертексов и ребер, как в Лайтвейве..(

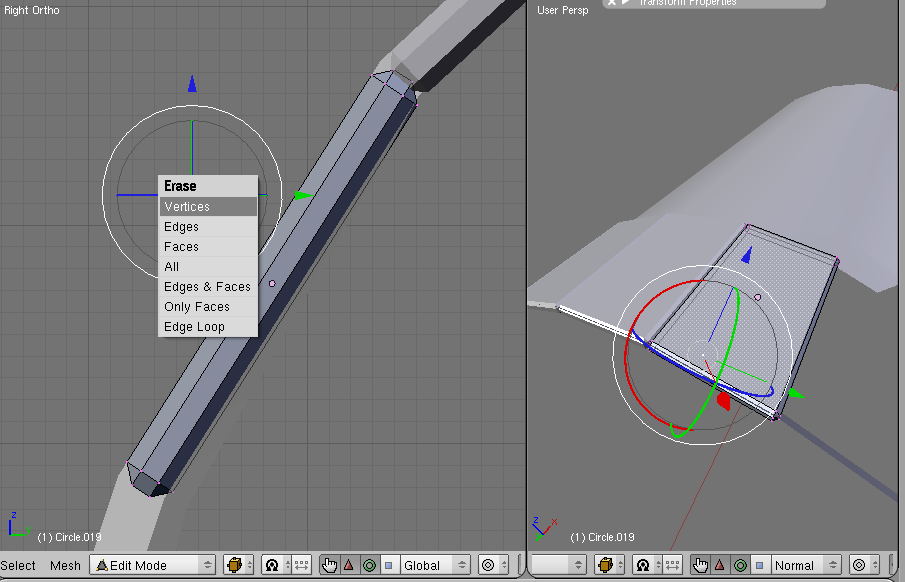

3.	Удаляем этот вертекс.

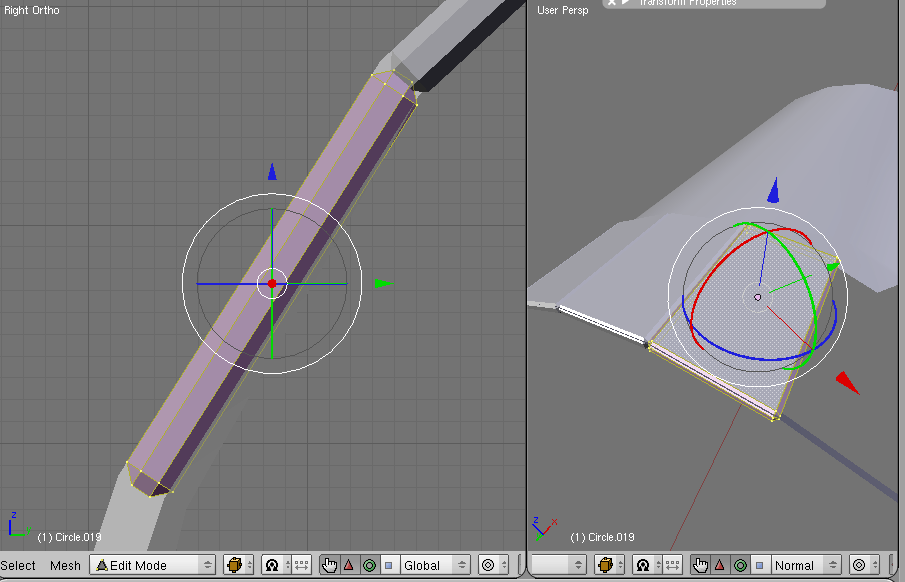

4.	Теперь выделяем все элементы лопатки нажав KEYA.

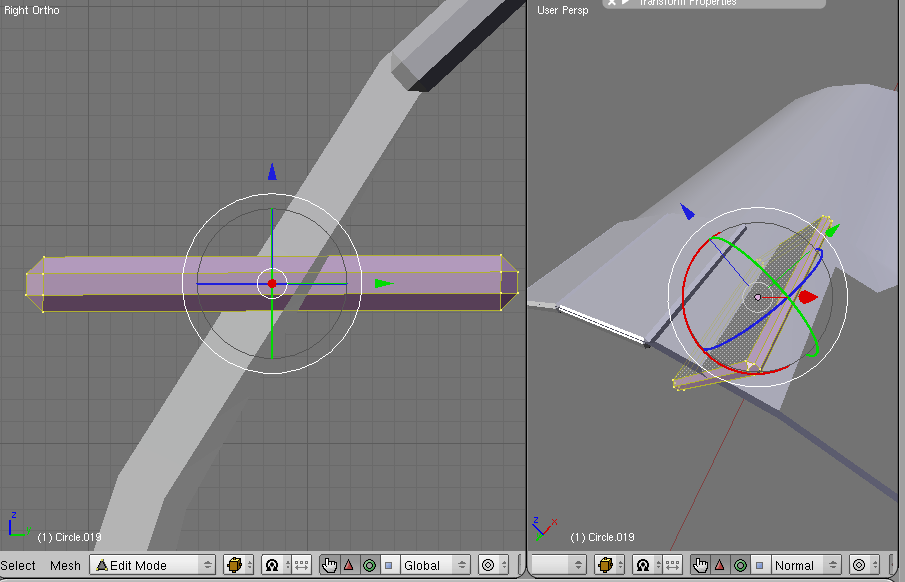

5.	И поворачиваем это все параллельно глобальным осям.

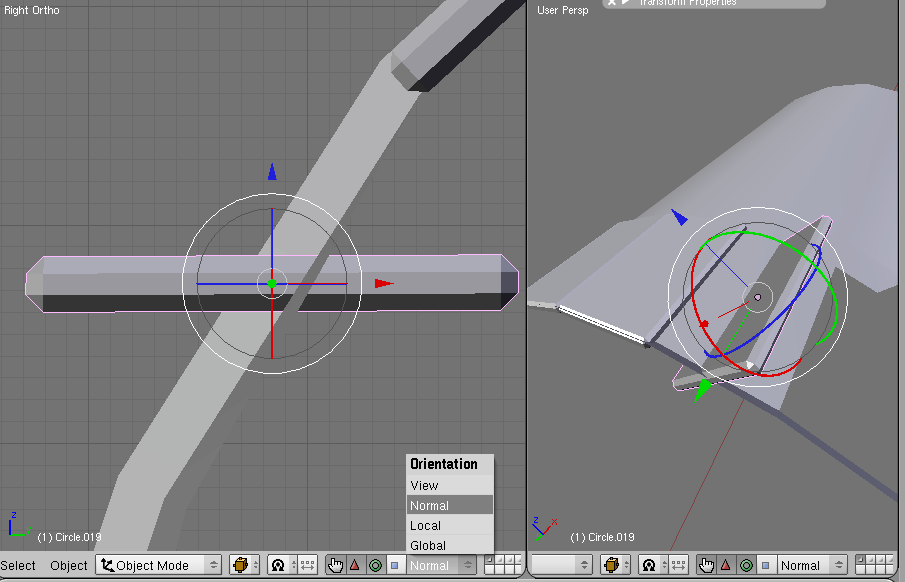

6.	Выходим из режима редактирования и проверяем теперь состояние локальных осей лопатки. У нас почти получилось! ) Осталось перенести центр координат на край. Поворачиваем теперь лопатку на ее родное место.


7.	Снова заходим в режим редактирования. Выделяем крайний полигон.

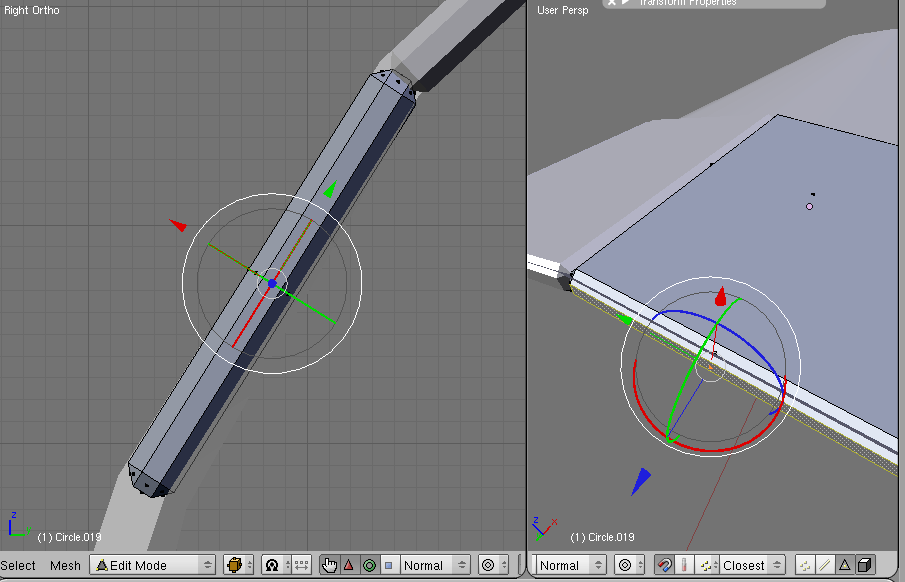

8.	Переносим 3Д-курсор в центр выделенного полигона. Жмем Shift+KEYS, выбираем Cursor-> Selection. Убеждаемся, что курсор появился в нужном месте.

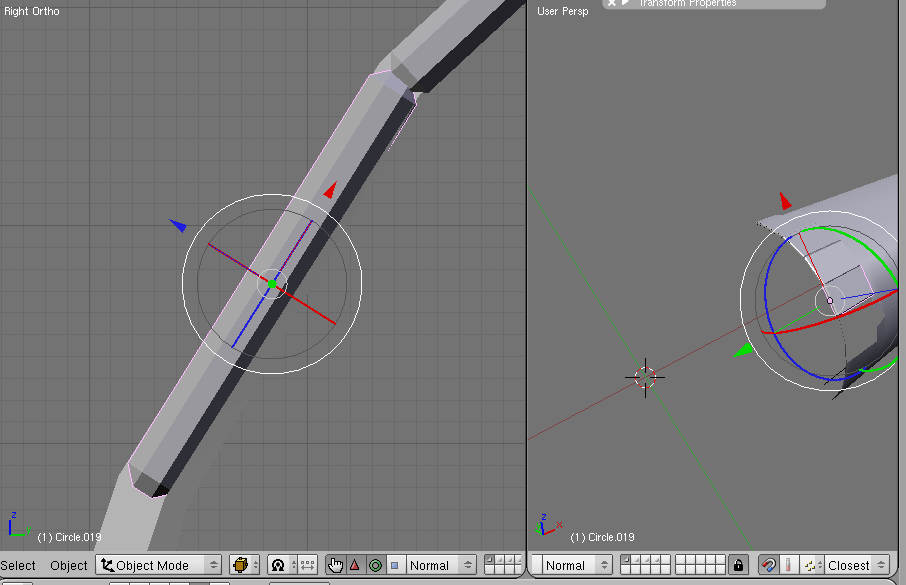

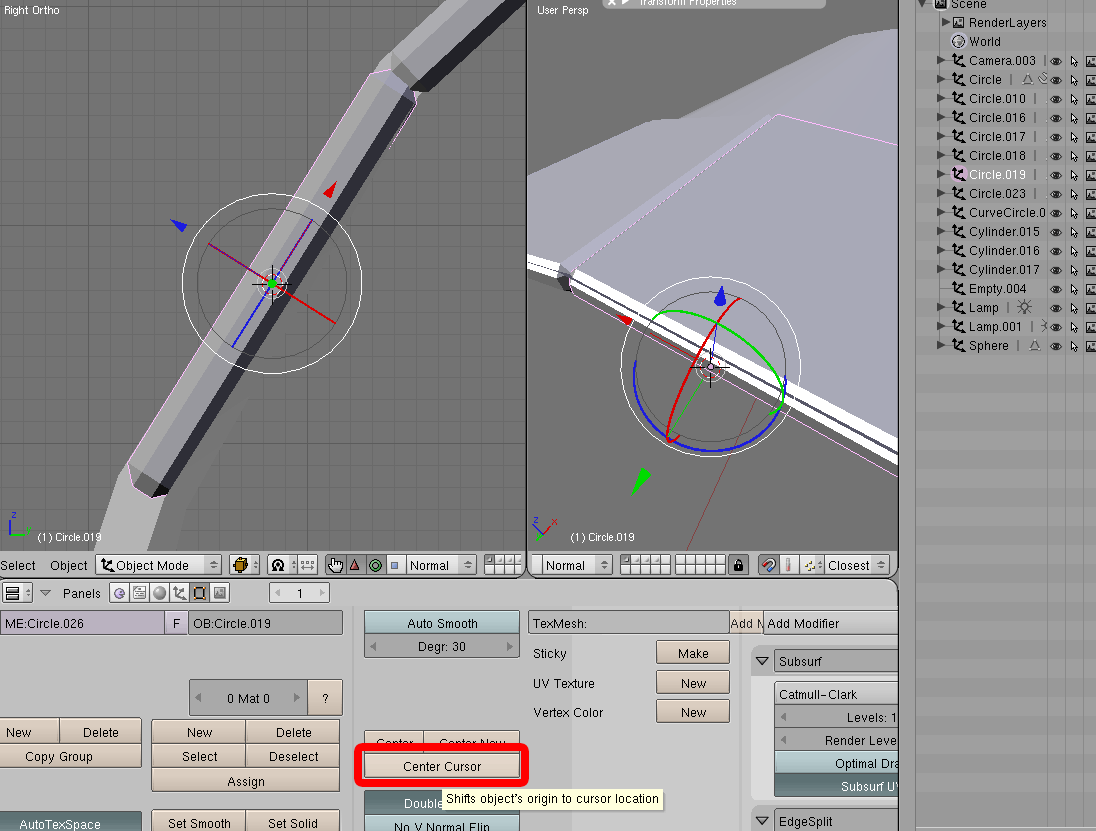

9.	Выходим из режима редактирования. Переходим в ButtonWindow и ищем кнопку Center_Cursor. Давим ее и еще раз убеждаемся, что центр лопатки переместился туда, куда нам надо, а вместе с ним выровнялись и локальные оси.


10.	Ну вот. Наша лопатка готова к анимации. Но это только одна лопатка, а их несколько. Можно таким же методом подготовить остальные лопатки, а можно просто скопировать нашу готовую лопатку, а старые удалить, и на их место поставить копии новой. Ну дело не в этом. Наша задача: анимировать всю кучу лопаток. Для этого мы создадим прокси-объект, который и будем вращать, а за ним будут вращаться лопатки.

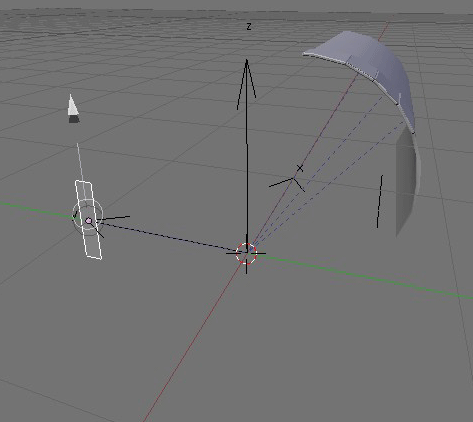

11.	Сбрасываем 3Д-курсор в центр координат (Shift+KEYC). Создаем пустышку, и обзываем ее как-нибудь, например Empty_rotate. На нашу лопатку вешаем констрейн Copy_Rotation, потому-что лопатка будет вращаться за пустышкой.

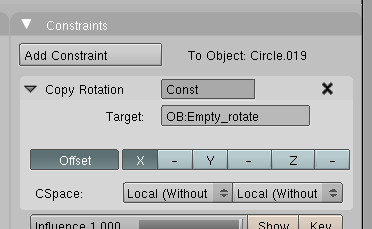

12.	В поле Target вводим имя созданной нами пустышки Empty_rotate. Смотрим, по какой оси надо вращать лопатку... по Х. Значит оставляем нажатой только кнопку Х. Нашу лопатку повело. Чтобы от этого избавиться, жмем Offset. И обязательно надо установить оси слежения и вращения в Локальные (CSpace).

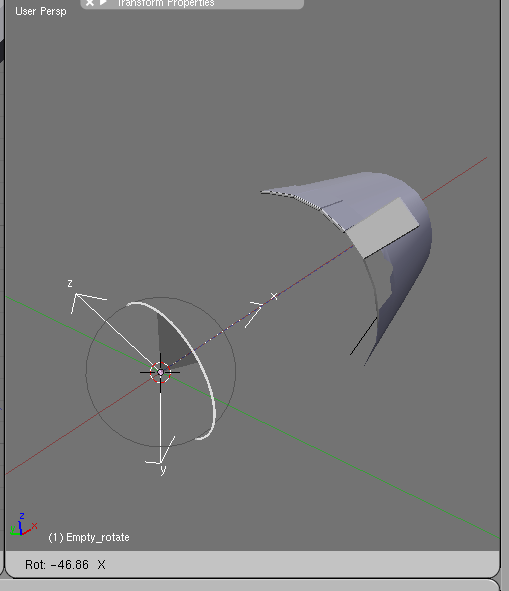

13.	Ну вот и все. Теперь берем нашу пустышку, и вращаем ее по красной оси Х. И наблюдаем, как вместе с ней вращается и наша лопатка.

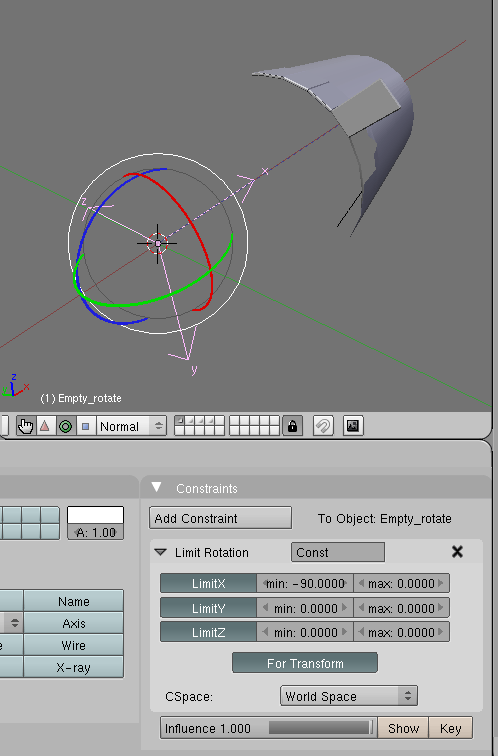

14.	Для удобства анимации, вращение пустышки можно ограничить в пределах вращения лопатки. Установим на нее ограничитель Limit_Rotation, и установим соответствующие лимиты. Пространство вращения можно оставить Мировым, так как локальные оси пустышки совпадают с ними.


	Вот и все!
